Parallelschaltung 1
HA:
geg: R1 = 47 Ω,R2 = 470 Ω, R3 = 100 Ω,R3 = 47 Ω,

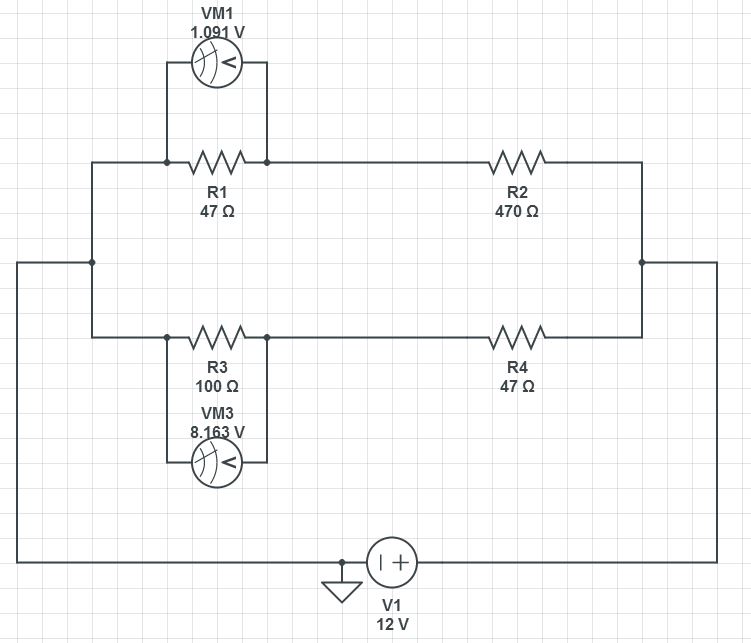

Die beiden Widerstände R1 und R2 sind in Reihe geschaltet,
ebenso die beiden Widerstände R3 und R4.
Die beiden Zweige aus R12 und R34 sind parallel geschaltet.
Fertige einen Schaltplan an und berechne:
R12 und R34, R1234 bzw R, die Stromstärken in den beiden Zweigen und alle Spannungsabfälle.

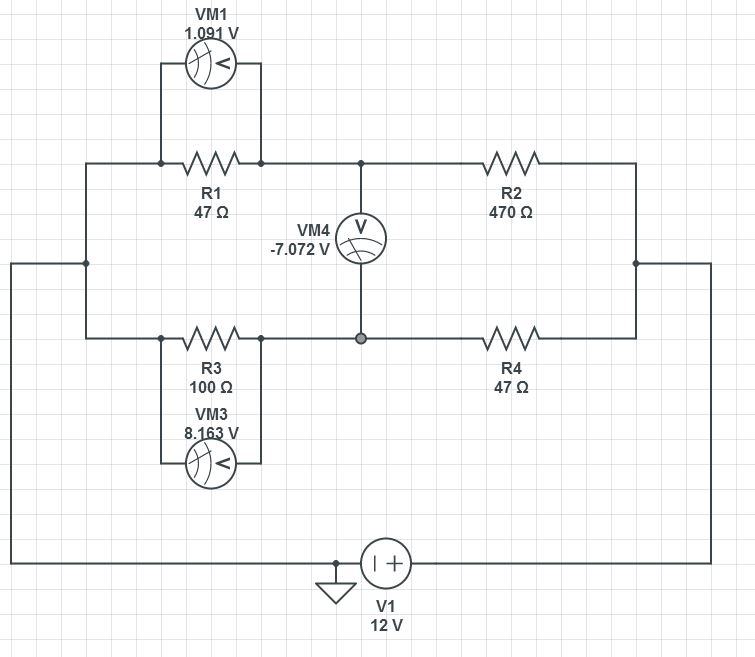

Besonders interessant wird diese Schaltung erst, wenn man die beiden Zweige jeweils hinter dem ersten Widerstand mit
einem Voltmeter verbindet:
Welchen Zusammenhang kannst du zwischen den Spannungsabfällen U, U und den angezeigten -7, 072 V ( Spannungsabfahl
an der "Brücke" herstellen?
Warum wäre ein Amperemeter als "Brücke" untauglich?
